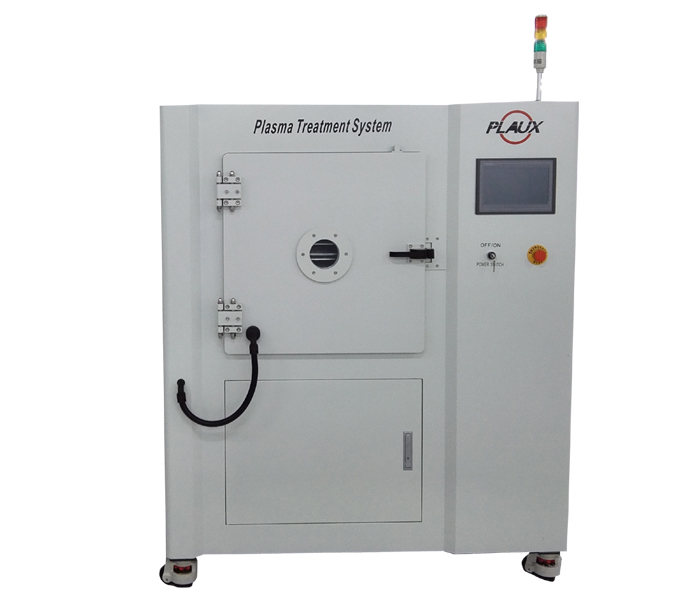

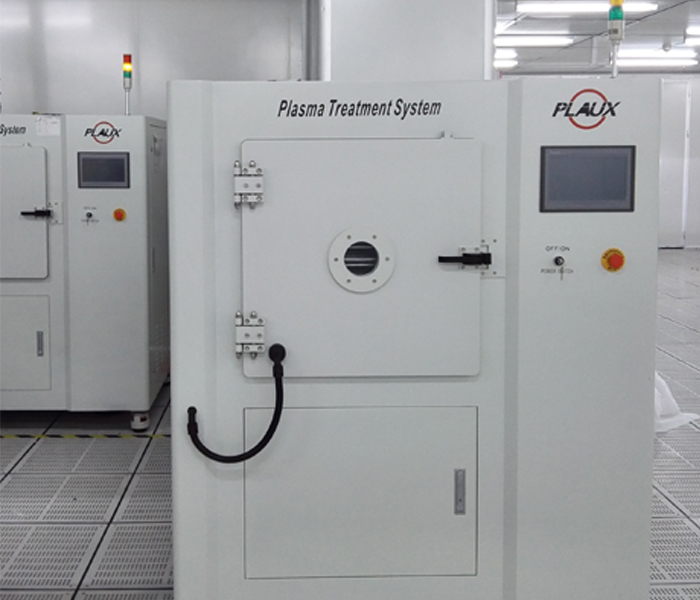

【普樂斯】晶圓級封裝等離子清洗設備PR240L

品牌：普樂斯
名稱：晶圓級封裝等離子清洗設備
型號：PR240L
規格：1450mm（W）×1200mm（D）×1720mm（H）
功率：約4KW
用途：晶圓級封裝等離子清洗設備主要為3DIC和TSV晶圓級芯片尺寸封裝和測試服務廠家定制，等離子表面處理工藝在晶圓制造中用于表面清潔、表面活化、光刻膠去除、植球前清洗等各種工藝。
參考價格：

訂購熱線：400-816-9009

咨詢熱線：400-816-9009

產品特點

1、晶圓級封裝等離子清洗設備水冷電極結構設計，有效控制真空室內的工作溫度；

2、可有效去除表面Particle；

3、處理均勻性好；

4、有效提升硅片與膠層的結合力；

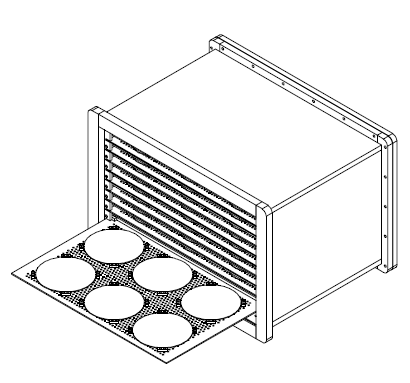

5、根據晶圓制造的工藝不同，設計專用托架，提升設備性能、避免不良影響。

咨詢熱線：400-816-9009

產品參數

機臺配置	規格描述	產地	備注
機臺整機規格	1450mm（W）×1200mm（D）×1720mm（H）	普樂斯	1、工作真空度：20-100Pa 2、真空泵極限壓力：4.0×10-1Pa 3、抽真空時間：≤120S 4、破真空時間：20-40S 5、供氣方式：電磁閥式 6、流量計調節范圍：0-300Sccm（毫升/分鐘 7、產能：根據產品規格而定 8、處理時間：工藝不同，處理時間不同 9、操作方式：人工取放工件，一鍵啟動自動控制
真空室規格	600mm（W）×600mm（D）×600mm（H）進口鋁	普樂斯

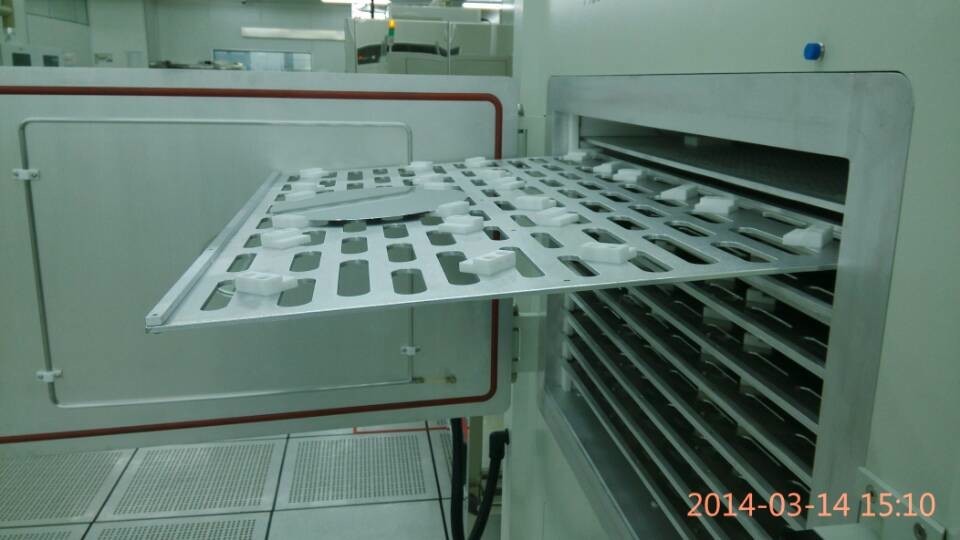

電極板規格	570mm（W）×490mm（D），10層	定制
托架規格	570mm（W）×490mm（D），5層	定制
等離子發生器功率	射頻13.56MHZ， 0-1000W可調）	國產
真空泵系統	機械真空泵組	國產
真空測定系統	皮拉尼式真空計	進口
PLC系統	西門子	普樂斯自主研發
額定功率	5KW
機臺供電	AC-380V/三相五線式

注：以上參數僅供參考，本公司可能對相關產品參數進行調整，如有變動，恕不再另行通知。若有不明處，歡迎來電詢問。

咨詢熱線：400-816-9009

工作原理

在真空狀態下，壓力越來越小，分子間間距越來越大，分子間力越來越小，利用高頻源產生的高壓交變電場將氧、氬、氫、四氟化碳等工藝氣體震蕩成具有高反應活性或高能量的等離子體，然后與有機污染物及微顆粒污染物反應或碰撞形成揮發性物質，然后由工作氣體流及真空泵將這些揮發性物質清除出去，從而達到表面清潔、活化等目的。如圖所示：
真空等離子工作原理

咨詢熱線：400-816-9009

應用領域

1. 晶圓

去除光刻膠：傳統的濕化學方法去除晶圓表面的光刻膠存在反應不能精準控制，清洗不徹底，容易引入雜質等缺點。而作為干式方法的晶圓級封裝等離子清洗設備表面處理可控性強，一致性好，不僅可以徹底去除光刻膠和其他有機物，而且還可以活化和粗化晶圓表面，提高晶圓表面浸潤性。

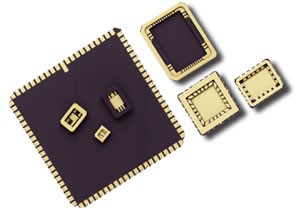

2. 引線框架

銅引線框架：處于對性能和成本的考慮，微電子封裝領域目前主要采用導熱性、導電性、加工性能良好的銅合金材料作為引線框架。銅的氧化物與其它一些有機污染物會造成密封模塑與銅引線框架的分層，造成封裝后密封性能變差與慢性滲氣現象，同時也會影響芯片的粘接和引線鍵合質量，經過晶圓級封裝等離子清洗設備表面處理銅引線框架，可去除有機物和氧化層，同時活化和粗化表面，確保打線和封裝的可靠性。

3. 引線鍵合

引線鍵合：引線鍵合的質量對微電子器件的可靠性有決定性影響，鍵合區必須無污染物并具有良好的鍵合特性。污染物的存在，如氧化物、有機污染物等都會嚴重削弱引線鍵合的拉力值。等離子清洗設備表面處理能有效去除鍵合區的表面污染物并使其粗糙度增加，能明顯提高引線的鍵合拉力，極大的提高封裝器件的可靠性。

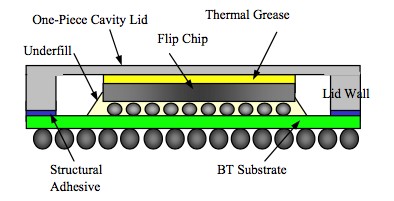

4. 倒裝芯片封裝

倒裝芯片封裝：隨著倒裝芯片封裝技術的出現，等離子清洗設備表面處理已成為其提高產量的必要條件。對芯片以及封裝載板進行等離子表面處理，不但能得到超凈化的焊接表面，同時還能大大提高焊接表面的活性，這樣可以有效防止虛焊和減少空洞，提高填充料的邊緣高度和包容性，改善封裝的機械強度，降低因不同材料的熱膨脹系數而在界面間形成內應的剪切力，提高產品可靠性和壽命。
