等離子干刻機介紹
文章導讀：等離子干刻機（Plasma Dry Etcher）是利用等離子體對材料表面進行刻蝕加工的設備，廣泛應用于半導體、微機電系統（MEMS）、光電子器件等領域。其核心優勢在于刻蝕精度高、均勻性好，且無需濕法化學試劑，符合高端制造的潔凈要求。

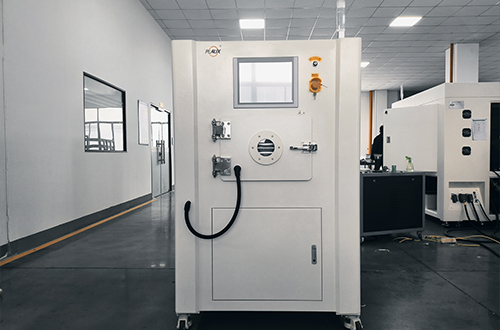

等離子干刻機（Plasma Dry Etcher）是利用等離子體對材料表面進行刻蝕加工的設備，廣泛應用于半導體、微機電系統（MEMS）、光電子器件等領域。其核心優勢在于刻蝕精度高、均勻性好，且無需濕法化學試劑，符合高端制造的潔凈要求。以下從原理、分類、工藝參數、應用場景等方面詳細解析：
1. 物理刻蝕（離子轟擊）
利用高能離子（如 Ar?）在電場作用下加速撞擊材料表面，通過動量傳遞使原子或分子脫離表面，實現刻蝕。
特點：刻蝕方向性強（各向異性），刻蝕精度高，但刻蝕速率較低，可能產生表面損傷。
2. 化學刻蝕（等離子體化學反應）
活性自由基（如 F、O 自由基）與材料表面發生化學反應，生成易揮發產物（如 SiF?、CO?），通過真空泵排出。
特點：刻蝕速率高，選擇性好（對不同材料刻蝕差異大），但方向性弱（各向同性）。
3. 混合刻蝕（物理 + 化學協同作用）
結合離子轟擊與化學反應，平衡刻蝕精度、速率與選擇性，是當前主流刻蝕方式。
晶圓刻蝕：刻蝕柵極氧化層、接觸孔、金屬互連層等，如在 FinFET 工藝中刻蝕鰭片結構。
刻蝕精度：可實現納米級（<10nm）線寬控制，滿足先進制程（3nm 及以下）需求。
2. MEMS 制造
刻蝕硅基底形成微結構（如加速度計、陀螺儀），利用 ICP 刻蝕實現高深寬比（>20:1）通孔。
3. 光電子器件
刻蝕光波導、光柵、VCSEL（垂直腔面發射激光器）等光學結構，要求刻蝕表面粗糙度 < 1nm。
4. 化合物半導體
刻蝕 GaN 基功率器件、InP 基射頻器件，利用氯基氣體實現高選擇比刻蝕（如 GaN/AlGaN 刻蝕選擇比 > 50:1）。
等離子干刻機的技術進步直接推動了半導體器件的尺寸縮小與性能提升，其工藝精度和穩定性已成為先進制造的核心競爭力之一。在選型與工藝開發中，需緊密結合材料特性、結構要求與量產需求，實現刻蝕效率與良率的平衡。
親，如果您對等離子體表面處理機有需求或者想了解更多詳細信息，歡迎點擊普樂斯的在線客服進行咨詢，或者直接撥打全國統一服務熱線400-816-9009，普樂斯恭候您的來電！

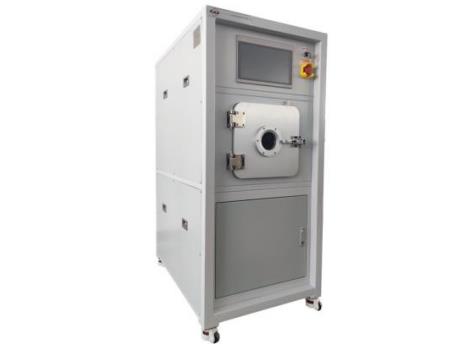

一、工作原理
等離子干刻機通過電離氣體產生等離子體，利用等離子體中的活性粒子（離子、自由基、電子等）與材料表面發生物理轟擊或化學反應，實現材料的選擇性刻蝕。具體原理如下：1. 物理刻蝕（離子轟擊）
利用高能離子（如 Ar?）在電場作用下加速撞擊材料表面，通過動量傳遞使原子或分子脫離表面，實現刻蝕。
特點：刻蝕方向性強（各向異性），刻蝕精度高，但刻蝕速率較低，可能產生表面損傷。
2. 化學刻蝕（等離子體化學反應）
活性自由基（如 F、O 自由基）與材料表面發生化學反應，生成易揮發產物（如 SiF?、CO?），通過真空泵排出。
特點：刻蝕速率高，選擇性好（對不同材料刻蝕差異大），但方向性弱（各向同性）。
3. 混合刻蝕（物理 + 化學協同作用）
結合離子轟擊與化學反應，平衡刻蝕精度、速率與選擇性，是當前主流刻蝕方式。

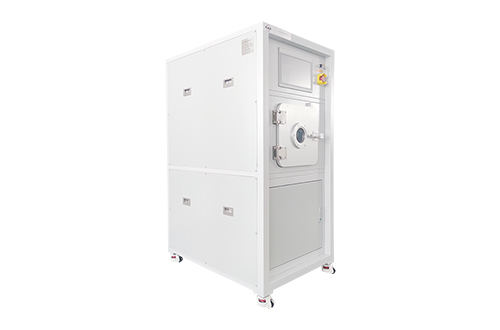

二、核心分類與特點
根據等離子體產生方式和刻蝕機制，干刻機主要分為以下類型：| 類型 | 等離子體產生方式 | 刻蝕機制 | 典型應用 |
| 射頻（RF）刻蝕 | 射頻電源（13.56MHz）電離氣體 | 物理 + 化學混合刻蝕 | 半導體薄膜刻蝕（SiO?、SiN） |
| 感應耦合等離子體（ICP）刻蝕 | 線圈感應產生強磁場電離氣體 | 高離子密度 + 獨立控制離子能量 | 高深寬比刻蝕（如 TSV 通孔、MEMS 結構） |
| 磁增強反應離子刻蝕（MERIE） | 磁場約束等離子體 | 提高離子濃度與刻蝕均勻性 | 化合物半導體（GaAs、InP）刻蝕 |
| 電子回旋共振（ECR）刻蝕 | 微波 + 磁場共振電離氣體 | 高電離率 + 低氣壓刻蝕 |
三、典型應用場景
1. 半導體制造晶圓刻蝕：刻蝕柵極氧化層、接觸孔、金屬互連層等，如在 FinFET 工藝中刻蝕鰭片結構。
刻蝕精度：可實現納米級（<10nm）線寬控制，滿足先進制程（3nm 及以下）需求。
2. MEMS 制造
刻蝕硅基底形成微結構（如加速度計、陀螺儀），利用 ICP 刻蝕實現高深寬比（>20:1）通孔。
3. 光電子器件
刻蝕光波導、光柵、VCSEL（垂直腔面發射激光器）等光學結構，要求刻蝕表面粗糙度 < 1nm。
4. 化合物半導體
刻蝕 GaN 基功率器件、InP 基射頻器件，利用氯基氣體實現高選擇比刻蝕（如 GaN/AlGaN 刻蝕選擇比 > 50:1）。
四、干刻與濕刻的對比優勢
| 維度 | 等離子干刻 | 濕法化學刻蝕 |
| 刻蝕精度 | 納米級，各向異性刻蝕（垂直側壁） | 微米級，各向同性刻蝕（倒梯形） |
| 材料選擇性 | 可通過工藝優化實現高選擇比 | 選擇比依賴化學試劑配方 |
| 污染風險 | 無液體污染，適合高潔凈環境 | 化學廢液處理復雜，易引入離子污染 |
| 成本 | 設備投資高，但耗材成本低 | 設備投資低，試劑消耗量大 |
| 適用場景 | 先進制程、精細結構、多層刻蝕 | 傳統工藝、大面積刻蝕、非關鍵層 |
等離子干刻機的技術進步直接推動了半導體器件的尺寸縮小與性能提升，其工藝精度和穩定性已成為先進制造的核心競爭力之一。在選型與工藝開發中，需緊密結合材料特性、結構要求與量產需求，實現刻蝕效率與良率的平衡。
親，如果您對等離子體表面處理機有需求或者想了解更多詳細信息，歡迎點擊普樂斯的在線客服進行咨詢，或者直接撥打全國統一服務熱線400-816-9009，普樂斯恭候您的來電！
